平面光極技術是基于光學傳感原理的新型 CO?檢測技術，通過將特異性光敏材料（如 pH 敏感熒光指示劑、CO?響應型高分子薄膜）集成于平面基底，利用 CO?與指示劑的特異性相互作用引發光學信號變化，實現對 CO?濃度的高分辨率定量分析。該技術憑借非侵入性、高時空分辨率等優勢，已成為環境科學、生態學及工程監測領域的關鍵工具，尤其在微觀尺度 CO?動態監測中展現出價值。
一、核心工作原理
光學響應機制：平面光極的核心是 CO?響應型光敏層，常用指示劑包括熒光素衍生物等。當 CO?分子擴散至光敏層時，會與指示劑發生質子化反應（CO? + H?O ? HCO?? + H?），導致指示劑的熒光發射波長（通常為 400-600nm）或熒光強度發生規律性變化，變化幅度與 CO?分壓（pCO?）呈線性相關（相關系數 R2≥0.98）。
信號轉換與校準：通過高分辨率 CCD 相機或光譜儀捕獲光學信號，將熒光強度比（如 I???/I???）轉化為 pCO?數值。校準過程需采用已知濃度的 CO?標準氣體（如 5%、10%、20% CO?/N?混合氣體），建立熒光信號與 pCO?的標準曲線，檢測范圍通常為 0.04%-50% CO?（體積分?jǐn)?shù)），檢出限低至 0.01%（100ppm）。
空間成像原理：平面光極可實現二維平面的 CO?濃度可視化成像，空間分辨率達 10-50μm，通過圖像拼接技術可覆蓋 1-100cm2 的監測區域，精準捕捉 CO?的空間分布異質性。
二、關鍵技術優勢
超高靈敏度與檢出限：優化后的平面光極對 CO?濃度變化的響應靈敏度達 0.05% CO?/ 熒光強度單位，例如在湖泊沉積物 - 水界面監測中，可捕捉到 0.02% 的 pCO?微小波動，優于傳統紅外傳感器（檢出限通常為 0.1%）。
快速響應特性：響應時間（達到 90% 穩態信號）為 1-5 秒，遠快于電化學傳感器（10-30 秒）。在植物光合作用動態監測中，可實時追蹤光照切換后 1-2 秒內葉片周圍 CO?濃度的瞬時下降（幅度達 0.5%-1.0%）。
非侵入性無損測量：光極與被測體系無物理接觸，避免了采樣過程對微環境的擾動。例如在苦草根際研究中，平面光極可直接貼合根際區域，在不損傷根系的前提下，連續監測 CO?濃度變化，而傳統土壤采樣法會破壞根際微域結構，導致數據失真。
低成本與易集成：單套平面光極的核心材料成本僅為紅外 CO?傳感器的 1/3-1/5，且可集成于便攜式設備（如智感環境 PO1100）或在線監測系統。例如，PO1100 設備重量≤3kg，續航時間≥8 小時，適合野外現場監測。
二維可視化優勢：相較于點式傳感器，平面光極可生成 CO?濃度熱力圖，直觀呈現空間分布差異。如在苦草根際監測中，通過 PO2100 封閉式設備獲取的圖像顯示，根尖區 CO?濃度（平均 5.2%）顯著高于根基區（平均 2.8%），過渡區呈現梯度分布，這一規律為解析根系呼吸與養分吸收的關聯提供了直接依據。
三、典型應用場景
環境科學與氣候變化研究：在森林生態系統監測中，科研團隊利用平面光極技術繪制了林冠層 - 地表的 CO?濃度剖面，發現林下土壤呼吸釋放的 CO?在近地表 20cm 處形成高濃度區（平均 0.15%），且晝夜波動幅度達 0.08%，為精準估算森林碳通量提供了微觀數據。

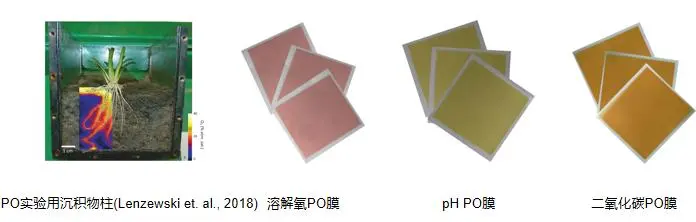

植物根際微生態研究：以苦草根際 CO?時空變化監測為例（對應用戶提供的剖面研究），采用智感環境 PO2100 封閉式平面光極設備，設置根長比為根尖區 20%、過渡區 60%、根基區 20% 的監測剖面：
平面光極圖像（圖 a）清晰呈現了 CO?濃度的空間異質性，根尖區呈高強度熒光信號（對應高 CO?濃度）；
橫斷面濃度剖面（圖 b）顯示，根尖區 CO?濃度峰值達 6.8%，過渡區梯度下降至 3.5%，根基區穩定在 2.5%-3.0%；
時間序列數據（圖 c-e）表明，白天根尖區 CO?濃度在 10:00-14:00 出現低谷（平均 4.2%），與光合作用增強導致的 CO?消耗相關，而根基區濃度波動較?。?plusmn;0.3%），反映了不同根區呼吸代謝的差異。

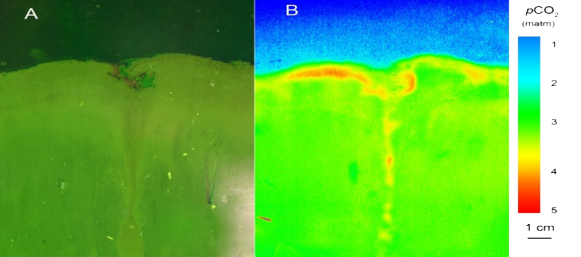

沉積物與水體 CO?監測：在富營養化湖泊研究中，平面光極揭示了沉積物 - 水界面的 CO?濃度梯度：表層 0-1cm 沉積物中 CO?濃度從 0.3% 增至 2.8%，歸因于微生物分解有機 matter 的呼吸作用；而水體中 CO?濃度維持在 0.05%-0.08%，實現了界面擴散通量的量化估算（平均 0.03μmol/(cm2?d)）。
工業與農業排放監測：在溫室大棚環境中，平面光極技術實時監測到作物光合作用導致的 CO?濃度從 0.1% 降至 0.06%，為精準調控通風與施肥提供了依據，使作物產量提升 12% 的同時減少了 CO?浪費。在工業廢氣處理設施出口監測中，平面光極可快速檢測 CO?濃度是否達標（如≤0.5%），響應速度較傳統傳感器快 3 倍，且抗粉塵干擾能力更強。
土壤與沉積物碳循環研究：在稻田生態系統中，平面光極監測顯示，淹水期土壤 CO?濃度（平均 3.5%）顯著高于排水期（平均 1.2%），且根區周圍 CO?濃度比非根區高 40%，證實了水稻根系呼吸對土壤碳釋放的主導作用。在黑臭河道沉積物修復中，平面光極追蹤到微生物修復過程中 CO?濃度從 4.8% 降至 1.5%，反映了有機污染物降解效率。
四、技術挑戰與解決方案
選擇性與交叉敏感性：CO?光極易受濕度、其他酸性氣體（如 SO?、NO?）的干擾。目前通過兩種方式優化：一是采用疏水改性的光敏材料（如聚甲基丙烯酸甲酯包裹指示劑），降低濕度影響；二是篩選對 CO?特異性響應的指示劑（如氨基熒光素衍生物），使 SO?、NO?等氣體的交叉干擾率降至 5% 以下。
長期穩定性：傳統光極的熒光指示劑在連續使用 1-2 個月后會出現光漂白，導致信號衰減。智感環境團隊通過添加抗光漂白劑（如維生素 E）和優化封裝工藝，使 PO 系列設備的傳感器壽命延長至 6 個月以上，信號衰減率≤10%。
環境因素補償：溫度每變化 10℃，光極信號響應誤差約為 8%。解決方案是在設備中集成溫度傳感器，通過軟件算法進行實時補償，使溫度在 0-40℃范圍內的測量誤差控制在 ±2% 以內；濕度補償則通過濕度傳感器與光學信號的聯動校準實現，適用于相對濕度 30%-90% 的環境。
五、技術突破與產品應用
平面光極技術已實現從實驗室研發到產業化應用的跨越。智感環境團隊基于該技術成功開發出兩款核心產品：

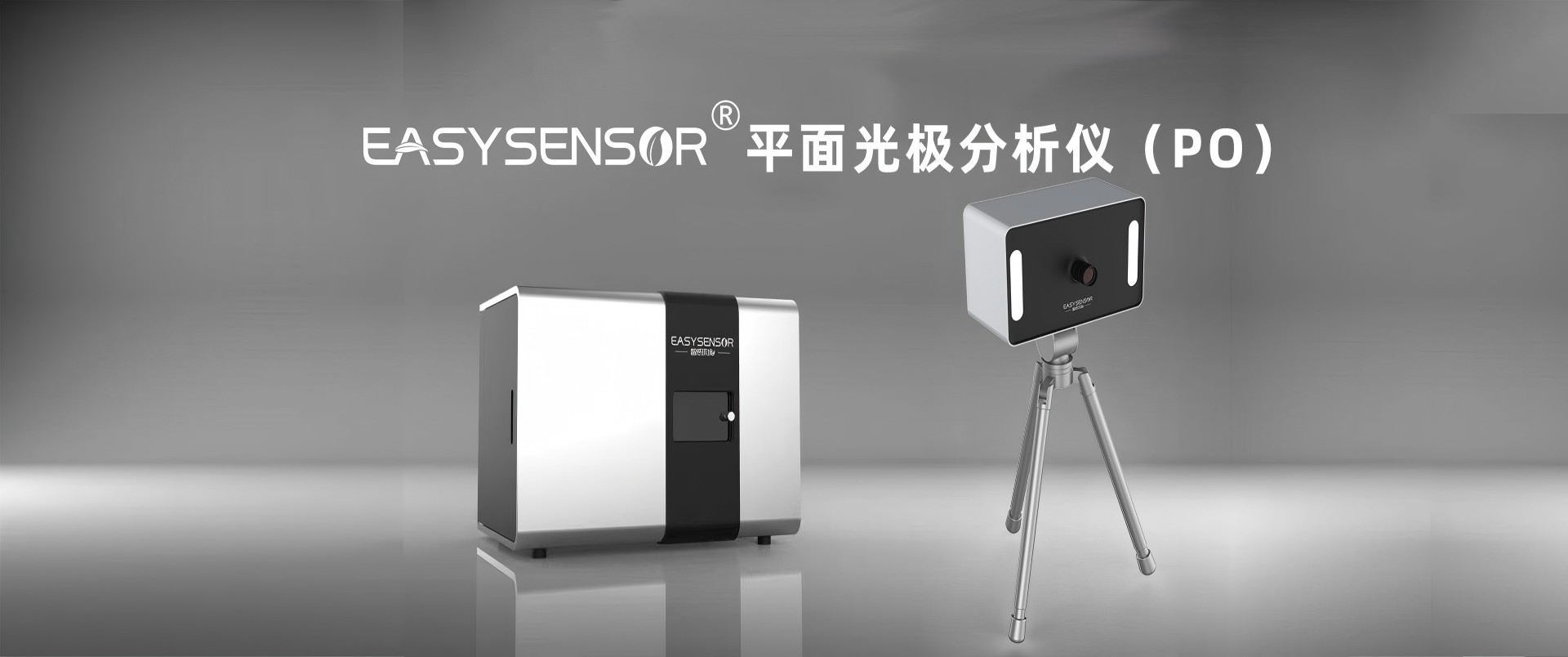

封閉式平面光極設備（PO2100）：適用于實驗室模擬與高精度分析，空間分辨率達 10μm，支持 pH、DO、CO?三參數同步監測，已被云南大學、南京農業大學等高校用于根際微生態與沉積物碳循環研究；
便攜式平面光極設備（PO1100）：針對現場監測設計，重量≤3kg，續航≥8 小時，可實現野外水體、土壤、植物根際的實時高分辨率檢測，在黑臭河道治理、農田生態監測等項目中得到應用，檢測精度達 ±0.1% CO?，數據傳輸延遲≤1 秒。
這兩款產品的推出，補充了國內平面光極產業化的空白，其多參數集成、高分辨率成像等優勢，使 CO?監測從傳統的點式測量升級為二維可視化分析，為環境科學研究與污染治理提供了更精準的技術支撐。隨著光敏材料與光學檢測技術的發展，未來平面光極將進一步拓展檢測范圍（如低至 ppm 級的大氣 CO?監測），并實現與物聯網的深度融合，推動 CO?監測向智能化、網絡化方向發展。
